¿Sobre qué rango de frecuencia puede recibir el sonido el micrófono del teléfono inteligente?

14

Tengo un proyecto en el que estoy considerando usar el micrófono de un teléfono inteligente para la recepción de señales inaudibles (> 15khz).

¿Cuál es el rango de frecuencia que tal micrófono recibe sonido? ¿Y cuál es la frecuencia máxima?

usuario2094134
fuente
Marca y modelo de celular por favor!
marcador de posición
1
En la actualidad, para la mayoría de los teléfonos modernos, es probable que vea el filtro de paso bajo en el ADC y la cadena de señal relacionada, a menudo alrededor de .45 FS en lugar del micrófono.
Chris Stratton
55
15 kHz no es inaudible.
user207421
Estaría bastante impresionado si un micrófono de teléfono inteligente hiciera incluso 10kHz o 12kHz.
DKNguyen

Respuestas:

22

La mejor idea es ignorar lo que todos dicen y probarlo usted mismo. Instale una aplicación como "SpectralPro Analyzer" y genere algunos sonidos de alta frecuencia usando la programación de PC (fácil) o descargue algunos MP3 de alta frecuencia de sitios web.

He hecho todo lo anterior en muchos teléfonos diferentes: descubro que obtengo excelentes resultados durante un largo tiempo fuera de mi rango de audición, al menos hasta 21 kHz (el límite para esas aplicaciones). Lo interesante de esto es:
a) todos los que dijeron que los altavoces de la PC no pueden hacer 21kHz estaban equivocados,
yb) todos los que dijeron que los micrófonos de los teléfonos inteligentes no pueden captar las frecuencias altas también estaban equivocados.

En pocas palabras: casi todos los que nunca han probado esto hacen una suposición. Sin embargo, las buenas intenciones no hacen que sus conjeturas sean relevantes :-(

¡Mucha suerte con tu proyecto!

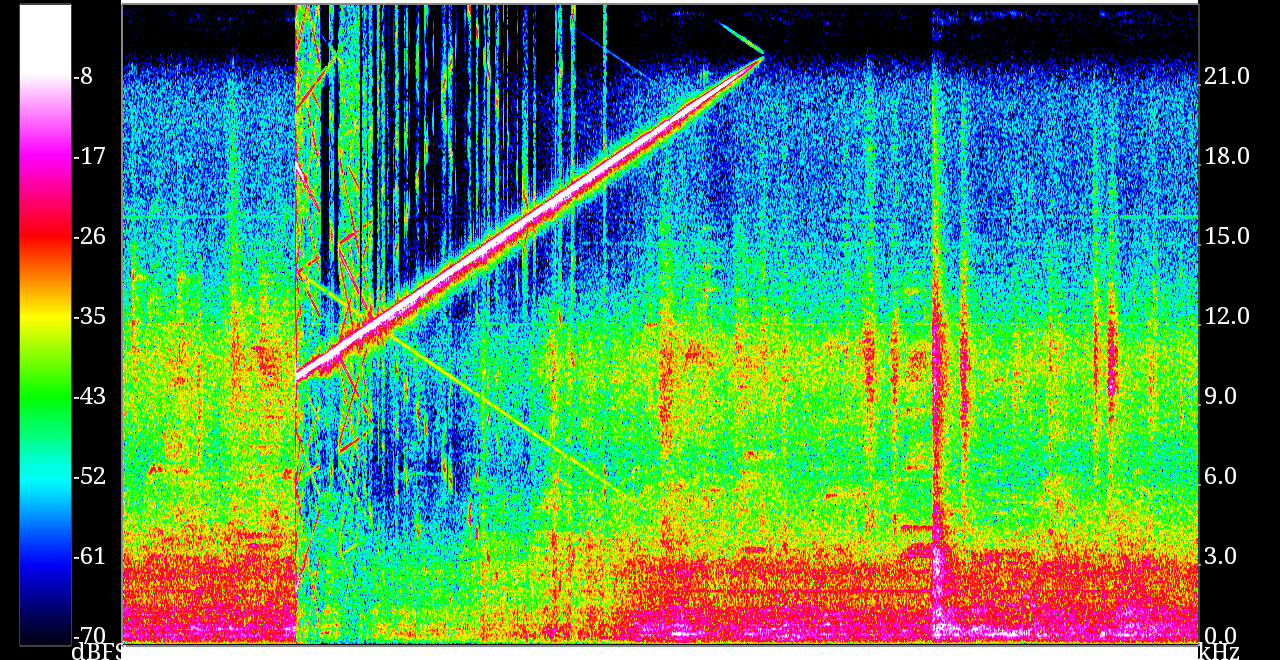

Aquí hay un Samsung Galaxy Note-1 que graba una señal de Macbook Pro que pasó de 9kHz a 21kHz:

grabación de espectrógrafo

( Fuente de la imagen )

cnd
fuente
3
Sin embargo, no es una declaración binaria. Es decir, el micrófono puede capturar alta frecuencia pero con más atenuación que otras frecuencias. El micrófono tiene una frecuencia de resonancia donde tiene la máxima sensibilidad y también hay circuitos que atenúan deliberadamente frecuencias inaudibles. De todos modos, muchos micrófonos MEMS modernos tienen una curva de respuesta aplanada (ganancia en función de la frecuencia aplicada), por lo que la prueba sugerida aquí es la única forma de estar 100% seguro.
fhlb
4

Es probable que esto sea diferente para cada fabricante / modelo y algo que necesitará probarse a sí mismo o hacer una búsqueda de las especificaciones del fabricante y / o pruebas que otros han realizado. Por ejemplo, aquí hay una comparación de respuesta de frecuencia de micrófono de iPhone:

http://blog.faberacoustical.com/2009/ios/iphone/iphone-microphone-frequency-response-comparison/

También tenga en cuenta que muchas personas, especialmente los jóvenes, pueden escuchar hasta 20 kHz y, a veces, más allá, por lo que lo que está tratando de lograr probablemente no sea posible en la mayoría de los teléfonos.

PeterJ
fuente
4

Aparentemente, es posible que el micrófono de un teléfono inteligente capte sonidos que la mayoría de las personas no pueden escuchar, porque:

"El software Zoosh de Narrate aprovecha los altavoces y los micrófonos de los teléfonos inteligentes para permitir las mismas comunicaciones de datos entre dispositivos que proporciona el NFC actual, pero con frecuencias ultrasónicas que son inaudibles para los humanos". - Eweek , Slashdot .

davidcary
fuente
3

Depende completamente del teléfono, todos usarán diferentes micrófonos / circuitos.
En general, un micrófono de audio estará dentro de un rango de 20Hz a 20kHz. Muchos micrófonos más baratos (o solo para voz) tendrán una frecuencia de corte más baja de 15 kHz o menos. El circuito al que está conectado el micrófono puede disminuir intencionalmente la frecuencia: se utilizan varias técnicas DSP para minimizar el ruido de fondo y la retroalimentación, ajustar la compresión, etc., por lo que el procesamiento del software es bastante sofisticado y dinámico en un teléfono móvil moderno.

Supongo que debería poder confiar en al menos 100Hz - 10kHz.

Para un modelo en particular, eche un vistazo a las especificaciones, debe dar al menos algunos detalles básicos sobre el rango de entrada del micrófono. O realice algunas pruebas con un generador de funciones y alguna aplicación de grabación en el teléfono.

Oli Glaser
fuente
1

Como primer usuario de iPhone (y grabador de BBC entrenado), estoy más que impresionado por el audio. La aplicación del analizador de espectro (Octave RTA) registra hasta 16 Hz y hasta 20 kHz en mi iPhone 7. El órgano de concierto en vivo está muy bien grabado, pedales y todo, aunque sea mono. La pérdida de tono piloto de 19 kHz de un altavoz de radio FM es perfectamente visible.
No tengo forma de confirmar la planitud de respuesta, aunque se muestra una fuente de ruido blanco natural, como una cascada, sin picos o bandas evidentes. Grabando discursos junto a un buen micrófono de condensador de estudio, realmente no hay mucha diferencia, solo un poco de luz de graves y medios agudos brillantes, fácilmente ecualizable. Espero que Apple nunca cambie el micrófono o la entrada. O tal vez lo hicieron más tarde?

Howard Ellison
fuente
0

Solo una nota: la frecuencia máxima que puede obtener de su micrófono es la mitad de la velocidad de muestreo del convertidor AD. Entonces, la mitad de la frecuencia de muestreo (¿frecuencia de nyquist?) (Necesita dos muestras para hacer una "onda" mínima)

He leído que un micrófono electret (si eso es lo que se usa) debería ser capaz de detectar frecuencias de hasta 30 kHz. Si desea detectar esta señal, tendría que muestrear a 60 kHz, no tengo idea si puede cambiar la frecuencia de muestra de entrada de su micrófono en los teléfonos inteligentes.

stee roelants
