¿Cuál podría ser esta señal a 119.9 MHz?

10

Me divertí un poco con un dongle RTL-SDR, y noté esta extraña señal sin un patrón notable a 119.9 MHz. Lo que es aún más extraño es que la señal es simétrica. ¿Qué podría ser esto? ¿O es simplemente un error de hardware?

La señal en un diagrama de cascada

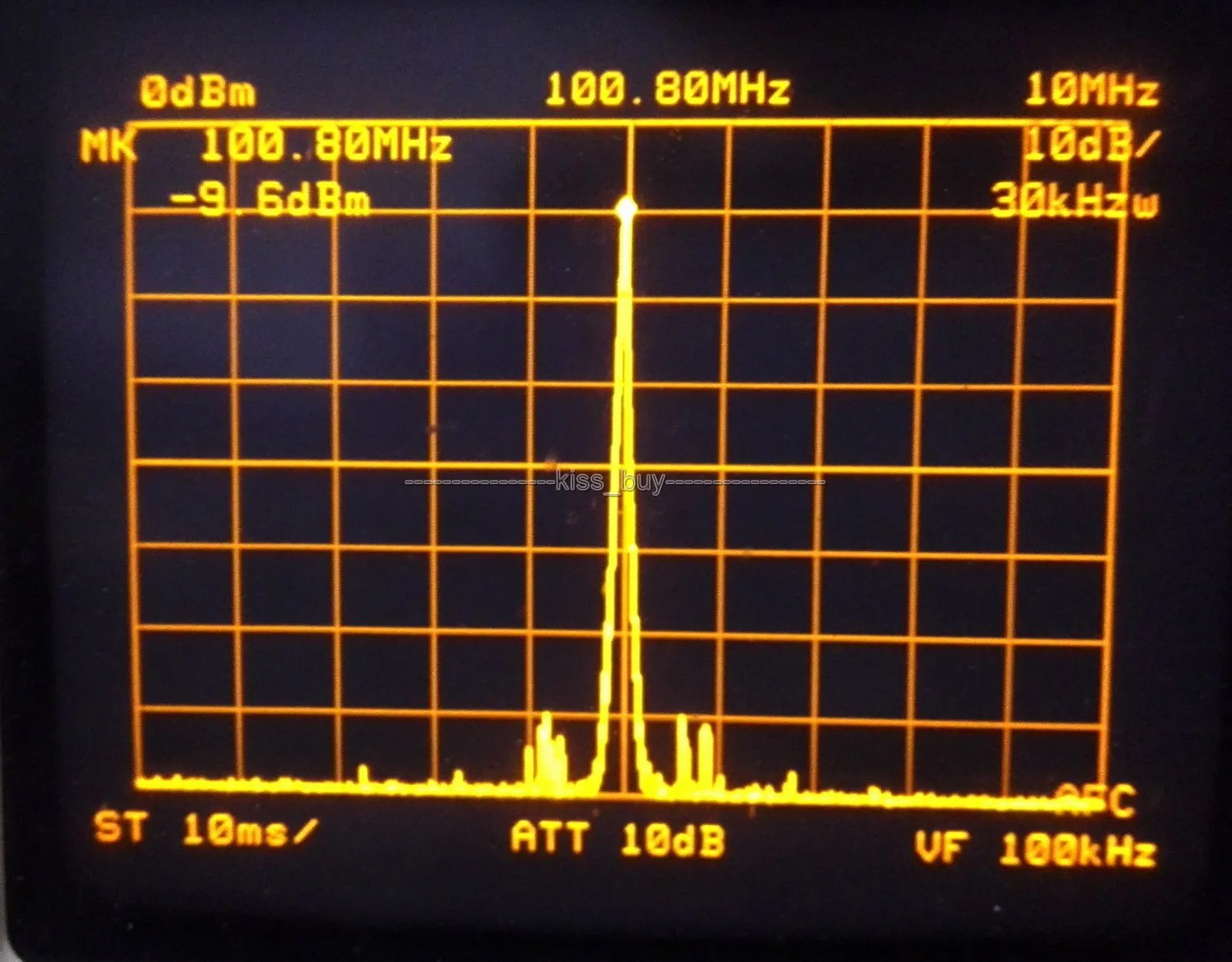

EDITAR: Esta imagen es de un generador de señal oscilante / transmisor de MP3 de AliExpress (2SC9018) y se ve bastante similar: Ese

El único problema es que al escuchar la señal (en FM, AM, etc.) no se puede escuchar música, ningún discurso ni ningún patrón que suene digital.

dificultad_técnica
fuente
2
¿Dónde pusiste tu antena?
Ale..chenski
2
¿La señal siempre está ahí y a un nivel similar? Si es así, es probable que sea EMI del analizador de espectro o de la computadora a la que está conectado (por ejemplo, un pajarito de los osciladores del receptor)
Reirab
3
Haga una antena direccional de elementos múltiples si cree que esta es una fuente externa. Será más divertido
Ale..chenski
44
¿Estás cerca de un aeropuerto?
RoyC
2
El rango de frecuencia 108-137 MHz se utiliza para la comunicación de la aeronave (en AM).
Cuajada

Respuestas:

22

Esta señal es un uso extremadamente ineficiente del ancho de banda, como puede ver porque hay un área esencialmente no utilizada entre el centro y ± 125 kHz. Por lo tanto, espero que sea casi seguro una radiación no intencional (también conocida como RFI / EMI) en lugar de una transmisión significativa.

El origen de la señal podría ser el siguiente: hay otras formas en que podría surgir, pero esta es una posibilidad plausible:

  • Hay un oscilador a 120 MHz, un buen número redondo probablemente elegido como frecuencia de reloj. (Su 119.9 es un error en el oscilador de su receptor o en el oscilador de transmisión; es probable que sea en una aplicación que no necesita menos del 0.1% de error). Este oscilador no está conectado deliberadamente a una antena de transmisión, es solo parte de algunos circuito que no está diseñado lo suficientemente bien como para no irradiar.

  • Ese oscilador está siendo modulado en amplitud por otra señal a aproximadamente 125 kHz (la distancia desde la portadora a la banda lateral más cercana). Esto puede ocurrir de muchas maneras: una de las más simples es si algo está variando la carga en la fuente de alimentación común a 125 kHz y la amplitud de salida del oscilador de 120 MHz sigue su voltaje de alimentación.

  • La frecuencia del oscilador de 125 kHz está siendo modulada un poco por otra cosa, causando cambios en la frecuencia visible. Nuevamente, esto es bastante fácil de haber sucedido por accidente.

  • Luego, si miramos hacia afuera más del doble de la frecuencia, vemos una copia con el doble de la variación de frecuencia pero exactamente la misma forma que eso. Por lo tanto, esto es solo un armónico más alto de la señal de 125 kHz. Esto es más evidencia de que no se trata de una transmisión deliberada, ya que esto no agrega eficientemente información útil a la señal.

Kevin Reid
fuente
55
Definitivamente no tiene por qué ser AM, podría ser FM de banda estrecha. Además, mirar los armónicos como una imagen instantánea no da mucha comprensión a la naturaleza básica de que la fuente sea cuadrada o triangular. Creo que podría estar a punto de "desconcertarse con la ciencia" aquí. Además, no hay mediciones del eje Y en absoluto. No voy a votar en contra porque su análisis podría ser correcto, pero está en un terreno inestable.
Andy alias
3
@Andyaka He revisado la respuesta para reclamar menos. Creo que la descripción sigue siendo útil para ilustrar que el hecho de que algo esté estructurado no significa necesariamente que sea una transmisión intencional.
Kevin Reid
